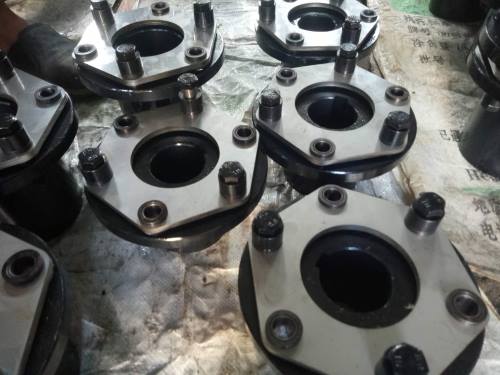

膜片聯軸器具有很好的扭矩剛性，常用于伺服系統中，下面為大家分享膜片聯軸器的應力分析是怎樣的?

　　一、徑向、角向位移引起的彎曲應力由于在軸線角向上的安裝實際誤差，使膜片沿軸線方向發生周期性彎曲變形，而且它是決定膜片疲勞壽命的主要因素，通過角度傾斜可以求出回復力矩的大小。

　　二、膜片傳遞轉矩時，轉矩是通過主動螺栓利用膜片元件帶動從動螺栓，沿螺栓分布圓切線方向傳遞的。忽略膜片間微小的相對運動，認為各膜片均勻承擔轉矩。在彈性膜片聯軸器傳遞轉矩時膜片平面受力，帶有陰影部分的圓表示主動端輸入，空白圓表示從動端輸出。

　　三、膜面應力(轉矩應力，設傳遞轉矩為T(N0m)，總片數為m，對于8孔螺栓，由簡化條件知，T單片=Tlm，每個主螺栓上所受的力為F=Tl4mR。

　　四、軸向位移引起的彎曲應力由于在軸線方向上的安裝誤差，使膜片沿軸線方向發生彎曲變形，通過軸向位移的大小可以求出軸向力的大小。

　　五、離心應力假定螺栓與膜片材料相同，可計算出各自的質量，根據所處的位置和螺旋角度，可算得離心力，且作用在總質心上。
