聯軸器在很多設備中都有著重要的作用，聯軸器也有很多的種類，那么你知道如何選用合適的聯軸器設備?下文鼓形齒式聯軸器就來為大家簡單介紹一下。

　　實際我們都知道聯軸器是機電設備的重要組成部件，選型不當將會影響設備運行工況，甚 引發設備故障。聯軸器的選型 要根據設備的工作性能(功率，轉速，沖擊，振動，負荷變化，拖動系統要求)，工作環境(環境溫度，環境濕度)等諸多因素，依據科學，合理，適用，經濟的原則，選擇適用現場的聯軸器。

　　聯軸器選用注意點，以及一般步驟：

　　1、選擇聯接型式

　　聯軸器聯接型式的選擇取決于主、從動端于軸的聯接型式，一般采用鍵聯接，為統一鍵聯接型式及代號，在GB/T3852中規定了七種鍵槽型式，四種無鍵聯接，用得較多的是A型鍵。

　　2、選用標準聯軸器

　　設計人員在選擇聯軸器時 先應在已經制定為國家標準、機械行業標準以及獲國家專利的聯軸器中選擇，只有在現有標準聯軸器和專利聯軸器不能滿足設計需要時才需自己設計聯軸器。

　　3、根據軸徑調整型號

　　初步選定的聯軸器聯接尺寸，即軸孔直徑d和軸孔長度L，應符合主、從動端軸徑的要求，否則還要根據軸徑d調整聯軸器的規格。主、從動端軸徑不相同是普通現象，當轉矩、轉速相同，主、從動端軸徑不相同時，應按大軸徑選擇聯軸器型號。新設計的傳動系統中，應選擇符合GB/T3852中規定的七種軸孔型式，推薦采用J1型軸孔型式，以提高通用性和互換性，軸孔長度按聯軸器產品標準的規定。

　　4、選擇聯軸器品種、型式

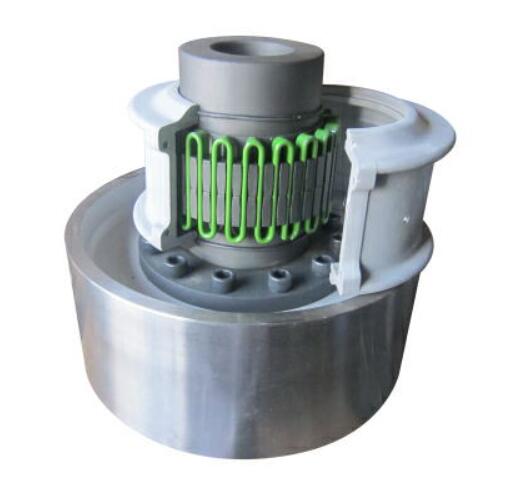

　　了解聯軸器(尤其是撓性聯軸器)在傳動系統中的綜合功能，從傳動系統總體設計考慮，選擇聯軸器品種、型式。根據原動機類別和工作載荷類別、工作轉速、傳動精度、兩軸偏移狀況、溫度、濕度、工作環境等綜合因素選擇聯軸器的品種。根據配套主機的需要選擇聯軸器的結構型式，當聯軸器與制動器配套使用時，宜選擇帶制動輪或制動盤型式的聯軸器;需要過載保護時，宜選擇安全聯軸器;與法蘭聯接時，宜選擇法蘭式;長距離傳動，聯接的軸向尺寸較大時，宜選擇接中間軸型或接中間套型。

　　5、聯軸器轉矩計算

　　傳動系統中動力機的功率應大于工件機所需功率。根據動力機的功率和轉速可計算 與動力機相聯接的高速端的理論短矩T;根據工況系數K及其他有關系數，可計算聯軸器的計算轉矩Tc，。聯軸器T與n成反比，因此低速端T大于高速端T。

　　6、選定聯軸器品種、式、規格(型號)

　　根據動力機和聯軸器載荷類別、轉速、工作環境等綜合因素，選定聯軸器品種;根據聯軸器的配套、聯接情況等因素選定聯軸器型式;根據公稱轉矩、軸孔直徑與軸孔長度選定規格(型號)。為了 軸和鍵的強度，在選定聯軸器型號(規格)后，應對軸和鍵強度做校核驗算，以 后確定聯軸器的型號。

　　7、初選聯軸器型號

　　根據計算轉矩Tc,從標準系列中可選定相近似的公稱轉矩Tn，選型時應滿足Tn≥Tc。初步選定聯軸器型號(規格)，從標準中可查得聯軸器的許用轉速[n]和 大徑向尺寸D、軸向尺寸L0,就滿足聯軸器轉速n≤[n]。
